Arduino Uno R3

Корпус для Arduino Uno R3 собран под самую распространенную версию Uno с доступом к USB, питанию и контактным рядам.

Габарит 68.6 x 53.4 x 15 мм

Чип ATmega328P

Пины 20

Теплопрофиль Низкий

Порты и зоны доступа

USB-B DC jack ICSP SDA/SCL header rows

Монтажная логика

4 стойки по углам и высокий портовый фасад

Описание модели

Arduino Uno R3 остается одной из самых востребованных плат семейства, поэтому для нее полезна отдельная и понятная страница без смешения с другими моделями. На странице видно, что это корпус именно под Uno R3, а не общий шаблон под все Arduino.

Карточка закрывает запрос по корпусу для Arduino Uno R3 через сочетание фактов о плате, описания конструкции и прямой ссылки на STL.

Основной закрытый вариант для повседневной установки платы и аккуратного доступа к разъемам. Доступ к разъемам сохранен через вырезы под USB-B, DC jack, ICSP, SDA/SCL, header rows.

Для платы Arduino Uno R3 важны точная посадка и доступ к разъемам внутри используется 4 стойки по углам и высокий портовый фасад а основные вырезы выведены под USB-B, DC jack, ICSP, SDA/SCL.

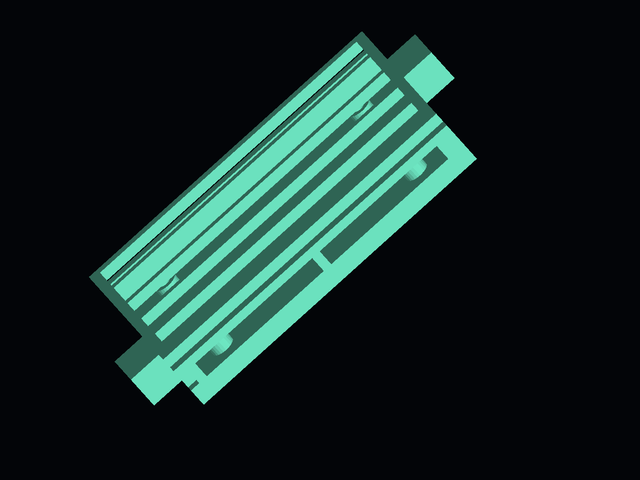

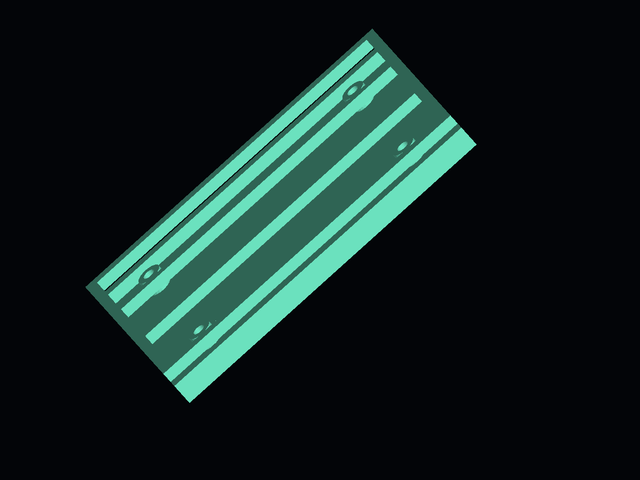

Основной корпус

сервисный корпус, стандартная крышка, крепление через fit lip.

Корпус Сервисный корпус

Крышка Стандартная крышка

Крепеж Fit lip

Вентиляция Умеренная верхняя вентиляция

Технологические отверстия и вырезы
